Sifonik sistem süzgeçleri
Sifonik Sistem süzgeçleri son derece etkili çalıştığı için içlerinde herhangi bir istenmeyen madde göremezsiniz. Su akışı kesintisiz bir şekilde sürdürülür ve giderde tıkanmaya neden olacak unsurlara rağmen su tahliyesi etkili bir şekilde gerçekleştirilir.
Sifonik Drenaj Sistemi Nedir?
Sifonik drenaj, akışkanın denge prensibinden yararlanarak herhangi bir eğime ihtiyaç duyulmadan çatıda biriken yağmur suyunun tahliye edilmesini sağlayan bir sistemdir. Hava tutucu süzgeçler sayesinde sisteme hava girişi engellenir; böylece yer çekimi ve vakum etkisiyle su, son derece hızlı ve güvenilir bir şekilde tahliye edilir.
Çeşitli mühendislik hesaplamalarıyla tasarlanan bu sistemin, geleneksel yöntemlere kıyasla önemli avantajları vardır. ABD ve Avrupa'da yaygın olarak kullanılan sifonik drenaj sistemi, ülkemizde de özellikle fabrikalar, havaalanları, stadyumlar ve alışveriş merkezleri gibi geniş çatı alanına sahip yapılarda tercih edilmektedir.
Sifonik drenaj sisteminin faydaları
- Bina ayak izi içindeki yeraltı drenajı neredeyse ortadan kaldırılabilir. Harici yeraltı drenaj boruları ve hendekleri ise düşük maliyet ve kısalan inşaat süreleri sayesinde önemli ölçüde azaltılabilir.
- Yer çekimi sistemine kıyasla daha küçük boru çapları kullanılır; bu da maliyetleri ve yapısal yükleri azaltır.
- Dikey iniş borularının azaltılması, değerli inşaat alanının daha verimli kullanılmasını sağlar.
- Kolektör boruları, tamamen yatay olarak çalıştığı için perde duvar gerektirmez. Eğimsiz tasarım sayesinde, borular yapısal kirişlerde açılan özel deliklerden geçirilerek diğer yapı hizmetleriyle entegre edilebilir.
Konvansiyonel sistem
Geleneksel (konvansiyonel) drenaj sistemleri, çok sayıda iniş borusu gerektirdiği için hem maliyetleri artırır hem de suyun akış hızını yavaşlatır. Bu durum, özellikle yoğun yağışlarda çatı oluklarında ve derelerde su birikmesine yol açarak yapısal risk oluşturur. Bu dezavantajları ortadan kaldırmak için tek bir iniş noktasına dayanan sifonik sistemlere geçiş yapılması önerilir. Sifonik sistemler, vakum etkisiyle suyun yüksek hızda tahliyesini sağlayarak tıkanma riskini minimize eder. Aynı zamanda daha az boru ve montaj maliyetiyle hem altyapı yükünü hafifletir hem de suyun kesintisiz akışını garanti eder. Böylece çatı ve drenaj hatlarında birikme sorunu yaşanmaz, sistem ömrü uzar ve bakım gereksinimleri azalır.
Süzgeç çatal ve çift dere birleştirme
Süzgeç çatalı ve çift oluk birleştirme teknikleriyle entegre ettiğimiz sifonik sistem projelerimizi inceleyin. Bu yöntemde, çatıda biriken tüm yağmur suyu tek bir noktada toplanarak vakum etkisiyle hızla tahliye edilir. Tek iniş noktası kullanımı, boru maliyetlerini düşürürken montaj süresini de kısaltır. Ayrıca, suyun yüksek hızda boşaltılması sayesinde çatıda su birikmesi önlenir ve sistemin uzun vadeli verimliliği artar.
Sifonik sistem her türlü çatı türlerine elverişlidir
Sifonik sistem; eğimli çatı, membran çatı, betonarme çatı, dikey çatı ve yatay çatı gibi tüm çatı tiplerine sorunsuz entegre edilebilir. Örnek uygulama görsellerinden de görebileceğiniz gibi, sistem boruları çatının altında her türlü koşulda esnek bir şekilde döşenir ve toplanan su tek bir iniş noktasından vakum etkisiyle hızla tahliye edilir. Ayrıca, yüksek mukavemetli malzemelerle üretilen borular sayesinde sistem sızıntı yapmaz ve uzun ömürlü performans sunar.
Düz çatı membran serimi öncesi süzgeç montajı
Borulama tesaisatı yağmursuyu depolama sistemleri

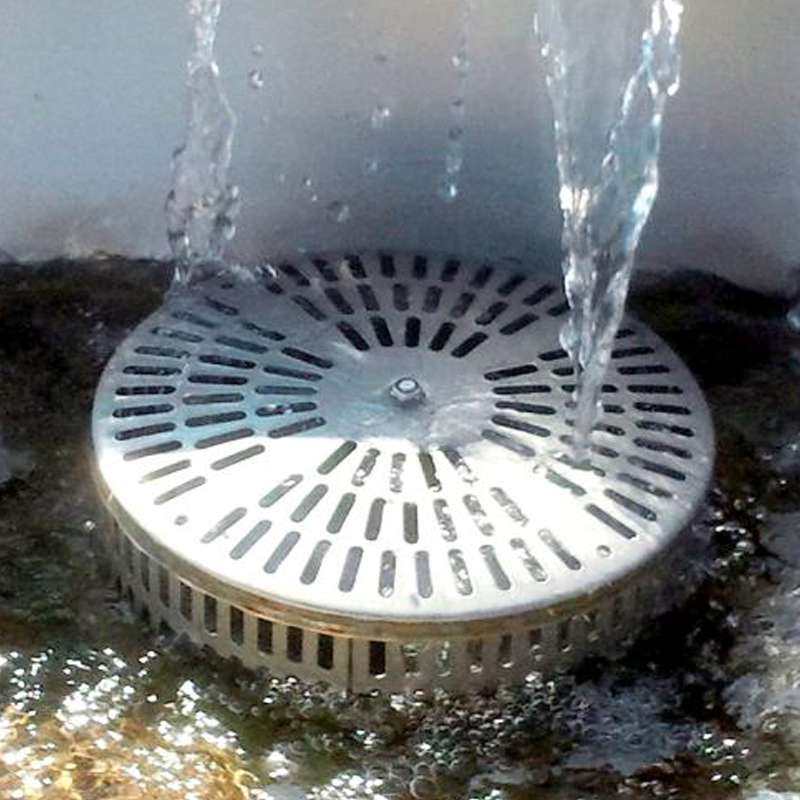

Sifonik sistem süzgeç montajı
Düz çatılarda sifonik sistem, membran kaplama uygulanmadan önce oluk ve dere içlerine süzgeçlerin montajıyla başlar. Sistem boruları döşenmeden önce ve sonra akış testleri yapılarak suyun kesintisiz tahliyesi sağlanır. Bu sayede, yağmur suyunu maksimum verimle toplayan sorunsuz, uzun ömürlü ve sızıntısız bir drenaj sistemi kurulur.
Borulama tesaisatı yağmursuyu depolama sistemleri

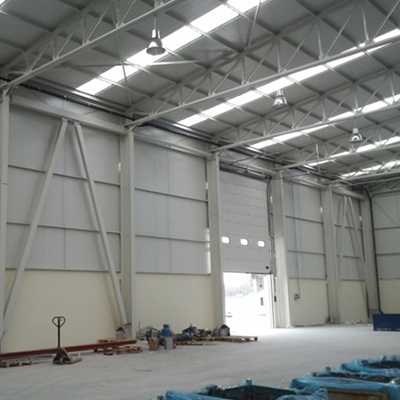

Sifonik sistem toplama ve borulama uygulaması
Örneklerde göreceğiniz borulama tesisatı döşeme uygulamaları ve yağmur suyu depolama sistemlerinin hangi noktalara monte edildiğini inceleyin. Toplama hattı, tüm suyun güvenli bir merkezi noktadan vakum etkisiyle tahliye edilmesini sağlayacak şekilde tasarlanır. Bu sistemde su, çatıdan tek bir hat üzerinden hızla ve kontrollü bir şekilde yönlendirilir.
Yağmur suyu toplama sistemi
Avrupa ve Amerika’da yaklaşık 50 yıldır kullanılan bu sistemler, geleneksel yöntemlere kıyasla yüksek drenaj kapasitesi, güvenilirlik, mimari esneklik ve çevre dostu özellikleri nedeniyle tercih edilmektedir.
Sistem, akışkanın enerji dengesi prensibinden yararlanarak suyun eğime ihtiyaç duyulmadan çatı veya oluklardan tahliye edilmesini sağlar. Bu karmaşık hidrolik hesaplamalar, Bernoulli’nin akış denklemlerinden yola çıkılarak geliştirilmiştir.
Günümüzde sistem tasarımı için özel yazılımlar kullanılarak:
- Karmaşık boru ağları yüksek hassasiyetle çözülür,
- Basınç farkları ve akış hızı, farklı çaplardaki borularla dengelenir,
- Basınç kayıpları minimize edilir.
- Sifonik sistem kurulmuş çatılarda içi pislik dolan derede bile suyu hızlı bir şekilde tahliye ediyor.
- Sifonik sistemler, tıkanma riski yüksek olan derelerde bile suyu yüksek hızda ve sorunsuz tahliye eder. Tam dolu akış prensibi sayesinde:
- Boru içinde hava kabarcığı oluşmaz,
- Suyun enerjisi maksimum verimle kullanılır,
- Uzun vadeli sızıntısız performans garanti edilir.
Sifonik Sistemin Nasıl İşler
Sifonik sistemin tasarımında en kritik unsur, süzgeçlerdir. Süzgeçlerin girdap kırıcı yapısı, suyun sisteme dönerek girmesini engelleyerek hava alımını önler. Aynı zamanda çok katmanlı tasarımı sayesinde sistemin sürekli aktif kalması sağlanır.

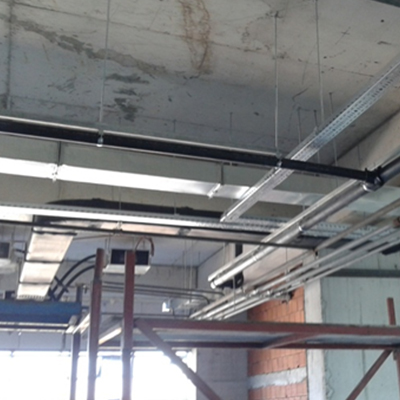

Sifonik sistemde borulardan geçen suyun debisi, geleneksel sistemlere kıyasla çok daha yüksektir. Bu nedenle boruların güvenli taşınması için özel askılama sistemleri kullanılır. %0 eğimle çalışan yatay hatlarda, tavanlara monte edilen ray profiller ve bu raylara geçirilen boru kelepçeleriyle sağlam bir altyapı oluşturulur. Bu yöntem, hem mekanik dayanıklılık hem de uzun ömürlülük sunar.
Çatıda biriken yağmur suyu, derelere yönlendirilir. Bu derelere entegre edilen özel sifonik süzgeçler, su seviyesini tasarım değerlerine göre 15-30 mm yükseltir. Yükselen su, süzgeçlerdeki hava kapanları sayesinde sisteme hava girişini engeller. Hava kapanlarından sonra yatay boru hattı, eğimsiz ve belirli çaplarda döşenerek suyun vakum etkisiyle taşınması sağlanır.
Süzgeçlerdeki hava kapanları, boru sistemine hava girişini engelleyerek suyun statik enerjisinin dinamik enerjiye dönüşmesini sağlar. Bu sayede geleneksel sistemlere göre çok daha küçük çaplı borularla su, uzak noktalara taşınabilir ve tek bir noktadan deşarj edilebilir. Örneğin 10 m yüksekliğindeki bir çatıda, 200 m uzunluğunda yatay boru döşenebilir.
Yağmur suyu, çatı oluklarında toplanır ve su seviyesi hava kapanlarının bulunduğu noktaya ulaşana kadar geleneksel sistem mantığıyla çalışır. Su seviyesi belirli bir değeri aştığında, hava kapanları devreye girerek vakum etkisi oluşturur. Yatay hattaki suyun dikey hatta geçişiyle birlikte artan debi, suyun hızla tahliye edilmesini sağlar.
Sifonik Sistemin Artıları Şöyledir
- Yatay borulara eğim gerektirmez, çatı ve bina tasarımında özgürlük sunar.
- Maliyet ve Zaman Tasarrufu: Daha az yeraltı drenajı ve iniş borusu ihtiyacı, işçilik maliyetlerini düşürür.
- Kompakt Tasarım: Dar çaplı borular ve az sayıda bağlantı elemanı ile estetik ve az yer kaplayan bir sistem.
- Kendi Kendini Temizleme: Yüksek debi sayesinde tıkanma riski yoktur.
- Toplanan yağmur suyu depolanarak endüstriyel veya tarımsal kullanıma uygun hale getirilebilir. Bu sayede yatırım maliyeti, bölgesel su fiyatlarına bağlı olarak 3-7 yıl gibi bir sürede amorti edilebilir.
